GAS/J型導管型安全滑觸線

導管式安全滑觸線外殼由高強度耐腐蝕的鋁合金或工程塑料制成，密封性能好，導體為純銅，導軌及集電器不積灰塵，不受雨露霜雪凍影響，安全滑觸線適用面廣。

銷售熱線：

15036383229

服務與支持
|
分享：
|
傳真：0379-67520696

產品描述

技術參數

安裝說明

安全滑觸線-滑觸線廠家-滑觸線

　　導管式(GAS/J型)滑觸線特點
　　導管式滑觸線外殼由高強度耐腐蝕的鋁合金或工程塑料制成，密封性能好，導體為純銅，導軌及集電器不積灰塵，不受雨露霜雪凍影響，適用面廣。本產品最多相數為16極，導體最大截面可達90mm²)。

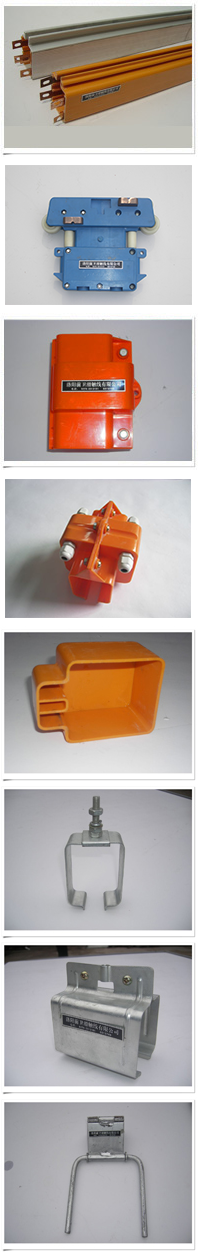

　　1、導管
安全滑觸線-滑觸線-滑觸線廠家　　導管是管型滑觸線的主體。

　　(1)：塑料導管(GAS)由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成。
　　(2)：鋁合金導管(GAJ)是在鋁合金外殼內裝高性能工程塑料，用作銅導軌的絕緣，以增強導管剛度及絕緣性能。

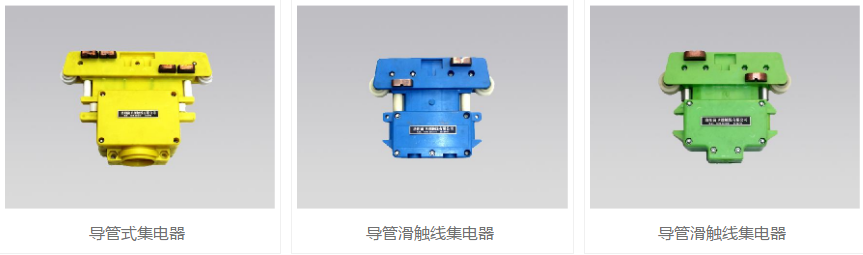

　　2、集電器
　　集電器由高強度耐高溫工程塑料制成。裝有彈簧、電刷及滾輪，向移動用電設備供電。

　　3、連接器
　　連接器將兩段導管連接在一起，并保護導軌接頭。由兩塊對接的工程塑料組成。

　　4、供電器
　　供電器是將電源進線接通滑觸線的部件。因進線位置不同，分端部供電及中部供電兩種。由高性能工程塑料制成。

　　5、端蓋
　　端蓋封蓋滑觸線的端頭，以防異物進入及用電安全。

　　6、懸吊器
　　懸吊器用于浮動懸吊導管的金屬部件，當溫度變化引起導管伸縮時，導管可沿水平方向位移。

　　7、固定器
　　固定器為固定導管用金屬部件。一般直線段裝左、右兩個，圓弧線段，酌情增加。

　　8、牽引器
　　牽引器用以帶動集電器在導管內滑行，并緩沖設備運行時的沖擊力。由金屬鉸鏈及撥桿組成。

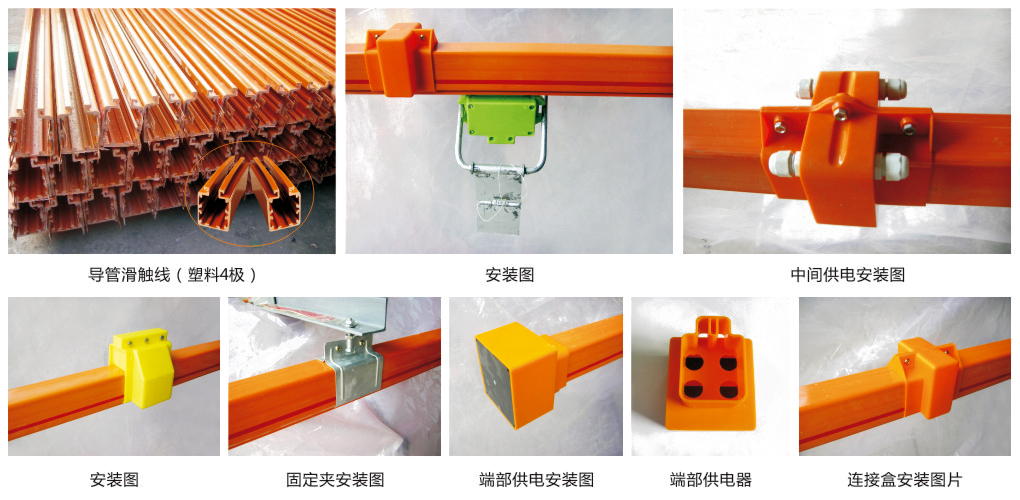

　　安全滑觸線在安裝前，應先將角鋼支架按照用戶選擇的安裝形式，根據滑觸線的懸掛間距固定好。在安裝現場把每6米一根的滑觸線上套上所需的懸掛座，和兩端接頭護套各一個，還在一端裝上鋁接頭一個。裝鋁接頭時應注意只能將鋁導軌伸進接頭的1/2留給另一根導軌連接用，以上工作準備好后，再把一根一根的滑觸線懸掛在支架上，進行全線連接，連接時應擰緊每個接頭的螺絲。在滑觸線全線長超過200米時應加裝伸縮裝置伸縮裝置本廠隨時供應，在引接電源線進線時，可在每6米一根的接頭處引接。

　　如何挑選質量好的安全滑觸線，挑選的時候要看碳刷使用壽命--屬于易耗品，行駛距離影響設備維護周期，滑觸線外殼質量--適用溫度，環境等，集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。滑觸線膨脹問題--長度超過100米以后就要考慮膨脹問題，電壓降問題--根據各種銅條長度電壓降有所不同。

　　安全滑觸線由導軌、護套、集電器、吊掛器、連接器、固定夾、端蓋等組成。安全滑觸線可以根據用戶要求也可配置膨脹段、熱補償裝置、檢修段、隔離器等。導軌由導電性能好、對環境適應能力強的鋁合金型材制成。(牌號6063，狀態T5，導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸，導軌一般定尺為6米。護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。

未找到相應參數組，請于后臺屬性模板中添加

　　導軌技術參數

序號	型號	截面(mm2)	極數	電流(A)	35℃直流電阻 (Ω/Km)	抗阻 (Ω/Km)
1	GAS/J-3-80	16	3	80	1.16	1.18
2	GAS/J-3-110	25	3	110	0.71	0.73
3	GAS/J-3-140	35	3	140	0.51	0.54
4	GAS/J-3-200	50	3	200	0.36	0.39
5	GAS/J-4-80	16	4	80	1.16	1.18
6	GAS/J-4-110	25	4	110	0.71	0.73
7	GAS/J-4-140	35	4	140	0.51	0.54
8	GAS/J-4-200	50	4	200	0.36	0.39

　　說明：
　　1、導線截面50mm2以上及5極以上未列入。
　　2、可根據用戶需要制作R≥80cm的圓弧。
　　3、導軌的標準長度為4M。

　　集電器技術參數

序號	型號	電刷規格(長.寬.高)mm	額定電流(A)	每級電刷數
1	GJD-3-40	16X10X20	40	1
2	GJD-4-40	16X10X20	40	1
3	GJD-3-80	32X10X20	80	1
4	GJD-4-40	32X10X20	80	1
5	GJD-3-160	2X(32X10X20)	2X80	2
6	GJD-4-80	2X(16X10X20)	2X40	2
7	GJD-4-160	2X(32X10X20)	2X80	2

　　說明：集電器可采用雙頭配置，雙只的額定電流為上表中的二倍。

　　安全滑觸線支架選用表(圖集號90SD371)

　　1.在鋼筋混凝土吊車梁上安裝;

吊車梁數據							配用滑觸線支架型式
國標 圖集號	吊車梁編號	截面簡圖	尺寸㎜				多線式單根		多線式多根		多線式I根		多線式II根
國標 圖集號	吊車梁編號	截面簡圖	h1	h2	b1	b2	正裝	側裝	正裝	側裝	正裝	側裝	正裝	側裝
G323 （一）	DLZ-1~4Z、B、S	圖1	250	350	160		1-1	1-5	2-1	2-4	2-1	2-4
G323 （一）	DLZ-5~8Z、S、B		250	350	180		1-1	1-5	2-1	2-4	2-1	2-4
G323 （一）	DL（Q）-1~2		250	250	140		1-1	1-5	2-1	2-4	2-1	2-4
	DL（Q）-3~7		250	350	160		1-1	1-5	2-1	2-4	2-1	2-4
	DL（Q）-8~12		250	350	180		1-1	1-5	2-1	2-4	2-1	2-4
G425	YXDL6-1~4 Z、B、S	圖2	250	350	120	340					2-1/2	2-4/5	2-1	2-4
	YXDL6-5~11 Z、B、S		250	350	140	340					2-1/2	2-4/5	2-1	2-4
	YXDL6-12~14 Z、B、S		250	350	160	340					2-1/2	2-4/5	2-1	2-4
G426	Y DL6-1~3 Z、B、S		250	350	100	320					2-1/2	2-4/5	2-1	2-4
	Y DL6-4~13 Z、B、S		250	350	120	420					2-1/2	2-4/5	2-1	2-4
	Y DL6-14~16 Z、B、S		250	350	140	4420					2-1/2	2-4/5	2-1	2-4
CG427	YFDL6-1~2 Z、B、S		250	250	80	350					2-1/2	2-4/5	2-1	2-4
	YFDL6-3~5 Z、B、S		250	350	100	400					2-1/2	2-4/5	2-1	2-4
	YFDL6-6~10 Z、B、S		250	350	120	420					2-1/2	2-4/5	2-1	2-4
	YFDL6-11~12 Z、B、S		250	350	140	500					2-1/2	2-4/5	2-1	2-4
2-4CG428	YFDL12-1~2 Z、B、S		250	350	100	500					2-1/2	2-4/5	2-1	2-4
	YFDL12-3~5 Z		250	350	120	520					2-1/2	2-4/5	2-1	2-4
	YFDL12-3~5 B、S		250	350	140	520					2-1/2	2-4/5	2-1	2-4
	YFDL12-6~7 Z		250	350	140	540					2-1/2	2-4/5	2-1	2-4
	YFDL12-6~7B、S		250	350	160	540					2-1/2	2-4/5	2-1	2-4
	YFDL12-8~11 Z、B、S		300	350	160	560					2-1/2	2-4/5	2-1	2-4
	YFDL12-12~12 Z、B、S		300	350	180	580					2-1/2	2-4/5	2-1	2-4
注：G323為非預應力吊車梁，其它皆為預應力吊車梁

導軌技術參數

暫未實現,敬請期待
